Protherm Gepard Condens 12 MKO + FE 120 BM dolná + Thermolink P
Kód: 0010019890Súvisiaci tovar
Podrobný popis

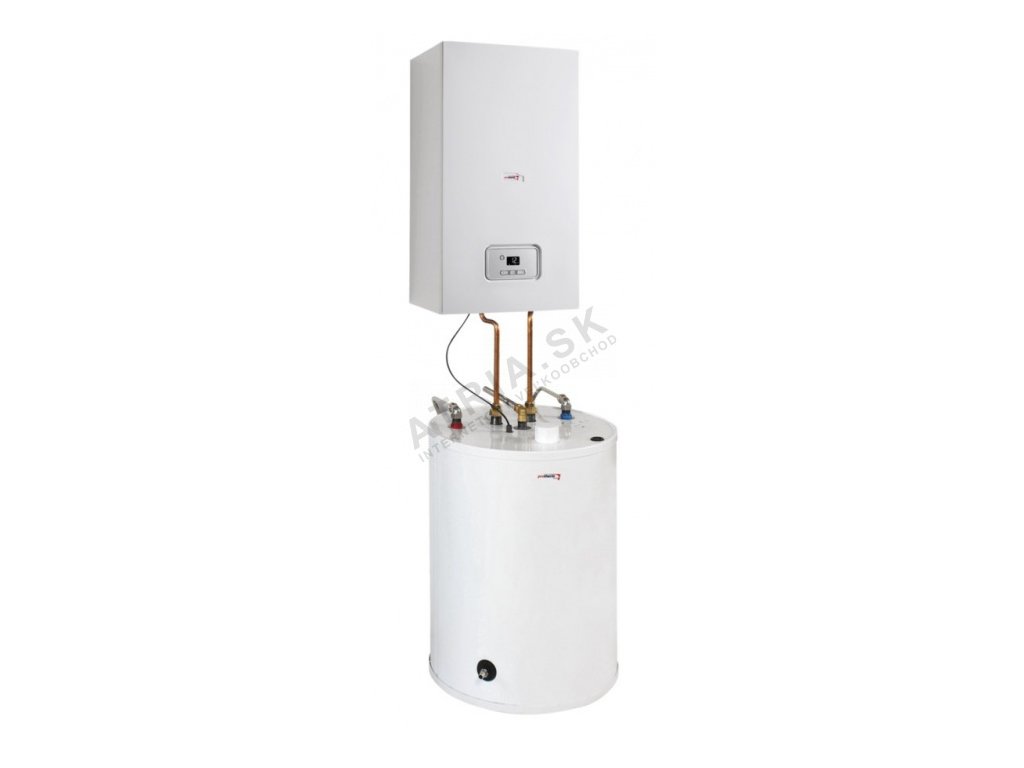

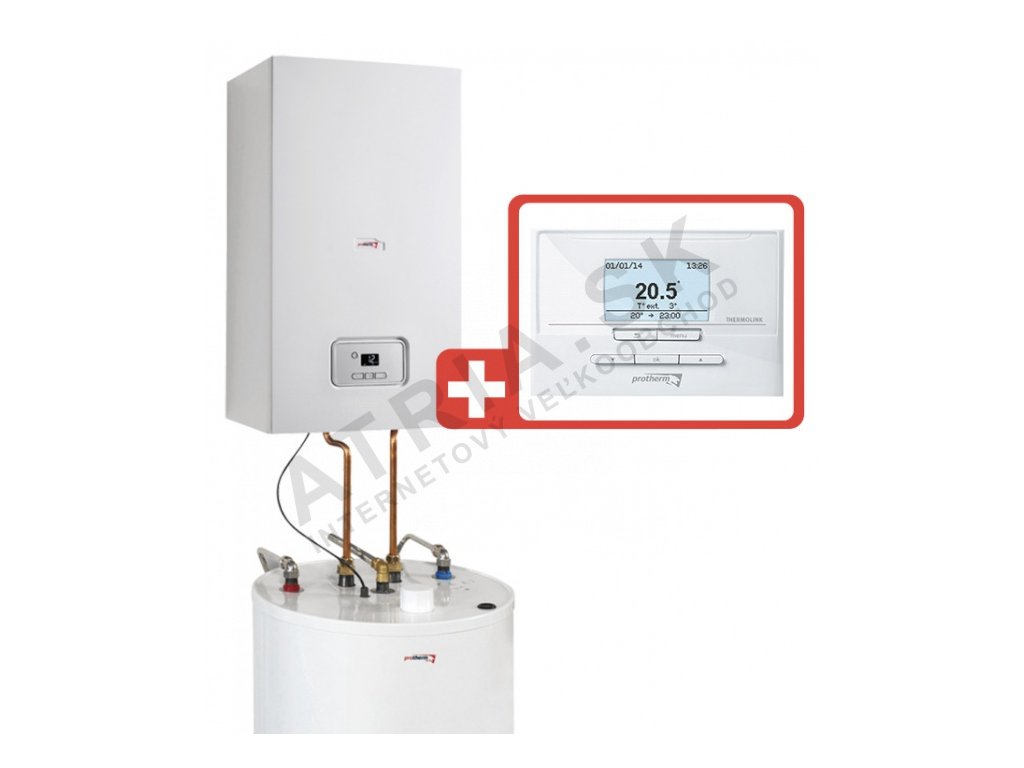

Zostava Protherm Gepard Condens 12 MKO
+ Gepard Condens 12 MKO - závesný kondenzačný kotol s možnosťou pripojenia zásobníka
+ FE 120 BM - zásobník TV, objem: 120 l
+ Thermolink P - eBUS regulátor
PROTHERM GEPARD CONDENS 12 MKO
- závesný kondenzačný kotol s možnosťou pripojenia externého zásobníka
- výkon: 4,0 - 12,0 kW
Gepard Condens MKO sú závesné kondenzačné plynové kotly na vykurovanie s možnosťou variabilného pripojenia zásobníka teplej vody, s možnosťou riadenia kotla podľa vonkajšej teploty.
- významné úspory plynu vďaka kondenzačnej technike a plynulej regulácii výkonu,
- komfort vykurovania s použitím regulácie podľa vonkajšej teploty (ekvitermická regulácia*),
- bezpečnosť a jednoduchosť použitia vďaka najnovším bezpečnostným funkciám,
- jednoduchý ovládací panel s podsvieteným inverzným displejom s výbornou čitateľnosťou aj v tmavých miestnostiach a autodiagnostiku,
- spolupráca s komunikačnými regulátormi - viac úspory a pohodlia.
- nízku hmotnosť a jednoduché nainštalovanie do systému či už v novostavbe alebo pri výmene starších kotlov
| Gepard Condens 12 MKO | |
| Vykurovanie | |
| Energetická trieda pre vykurovanie | A |
| Výkon pri tepl. spáde 80/60°C [kW] | 4,0 - 12,0 |
| Výkon pri tepl. spáde 50°C/30°C [kW] | 4,3 - 12,7 |
| Palivo | zemný plyn |
| Účinnosť pri 80/60°C max. výkon [%] | 98,2 |
| Normovaný stupeň využitia pri 40/30°C [%] | 108,5 |
| Nastaviteľný rozsah teploty VV [°C] | 10 - 80 |
| Expanzná nádoba [l] | 8 |
| Max. pracovný tlak [kPa] | 300 |
| Odvod spalín | turbo |
| Ohrev teplej vody | |
| Výkon pri ohreve TV [kW] | 4,0 - 15,0 (platí pre ohrev vody v prídavnom zásobníku) |
| Rozsah napájacieho tlaku TV [MPa] | - |
| Nastaviteľný rozsah teploty TV [°C] | 45 - 60 |
| Prietok TV pri Δt 30K [l/min] | - |
| Prietok TV pri Δt 35K [l/min] | - |
| Elektrické parametre | |
| Napätie/frekvencia [V/Hz] | 230/50 |
| Príkon [W] | 105 |
| Príkon v pohotovostnom režime [W] | 2 |
| Elektrické krytie [IP] | IPX4D |
| Rozmery | |
| Rozmery VS (šírka/výška/hĺbka) [mm] | 418/740/300 |
| Hmotnosť bez vody [kg] | 31 |
PROTHERM FE 120 BM
- stacionárny zásobník TV
- objem: 120 l
- Nepriamo vyhrievaný zásobník špirálovým rúrkovým výmenníkom
- Čistý objem zásobníka 117 litrov
- Oceľová nádoba zásobníka s vysoko kvalitným smaltom
- Stacionárna verzia vhodná do zostáv pod závesné kotle
- Ochrana proti korózii horčíkovou anódou
- Jednoduché pripojenie recirkulačného okruhu
- Jednoduché vypustenie vody zo zásobníka cez zabudovaný vypúšťací ventil
- Zlepšené rozvrstvenie studenej vody na dne zásobníka vďaka novej konštrukcii rozptyľovača vstupu studenej vody do zásobníka
- Minimálne tepelné straty vďaka novému typu izolácie z PUR tuhej peny (energetická trieda „B“)
| FE 120 BM | |
| Energetická trieda pre prípravu teplej vody | B |
| Objem úžitkovej vody | 117 l |
| Max. prevádzkový tlak | 10 bar |
| Max. teplota vody | 85 °C |
| Max. teplota vstupu vykurovacej vody | 110 °C |
| Pripojenie VV | R 1" |
| Pripojenie úžitkovej vody | R 3/4" |
| Pripojenie recirkulácie | R 3/4" |
| Vypúšťací ventil a zátka | G 1" |
| Tepelný výkon | 21,4 kW |
| Hodinový prietok | 527 |
| Množstvo za 10 min. | 163 l |
| Straty energie v pohotovostnom režime | 1 kWh/d |
| Výhrevná plocha výmenníka tepla | 0,7 m2 |
| Obsah vykurovacej vody vo výmenníku | 4,8 l |
| Straty tlaku vo výmenníku pri max. spotrebe vykurovacej vody | 17 mbar |
| Prietok teplonosnej vody | 1 400 l/h |
| Trvalý výkon teplej vody pri teplote vykurovacej vody 85/65°C | 21,4 kW |
| Trvalý výkon teplej vody pri teplote vykurovacej vody 85/65°C | 527 l/h |
| Charakteristika výkonu | 1,4 N |
| Rozmery | |
| Výška / Priemer | 822 / 590 mm |
| Hmotnosť s prevádzkovou náplňou | 185 kg |
| Hmotnosť bez vody | 68 kg |
PROTHERM THERMOLINK P - izbový komunikačný regulátor
eBus programovateľný regulátor umožňuje nastaviť jeden týždenný program s možnosťou kombinácie až 7 rôznych časových úsekov s individuálne nastaviteľnou teplotou pre vykurovanie a aj pre ohrev teplej vody. Umožňuje ovládanie vykurovacieho systému v závislosti od izbovej teploty a od nastaveného vykurovacieho programu, prípadne aj v závislosti od vonkajšej teploty (ak je pripojený vonkajší snímač) s možnosťou automatickej optimalizácie vykurovacej krivky. Variantom Thermolinku P je Thermolink RC s rovnakými vlastnosťami a parametrami avšak s bezdrôtovým pripojením ku kotlu.
- Znižujú náklady na vykurovanie
- Plynulá regulácia kotla (eBus)
- Jednoduché ovládanie regulátora s textovým navádzaním na podsvietenom displeji
- Možnosť nastavenia teploty TV s týždenným programom
- Možnosť navolenia automatickej ekvitermickej krivky
- Optimálny štart vykurovania pre dosiahnutie požadovanej teploty už na začiatku časového intervalu
- Riadenie recirkulačného čerpadla týždenným programom
- Protimrazová ochrana systému
- Zobrazenie aktuálneho času a dňa v týždni a aktuálnej teploty v miestnosti (prípadne vonkajšej teploty)
Parametre
| THERMOLINK P | |
| Typ | e-BUS |
| Druh programu (TV a VV) | týždenný |
| Počet teplotných zmien za deň | 7 |
| Rozsah nastavenia teploty v miestnosti | 5 - 30 °C |
| Regulačná charakteristika | plynulá |
| Rozsah nastavenia teploty TV | 38 - 65 °C |
| Nastavenie ekvitermických kriviek | áno |
| Automatická vykurovacia krivka | áno |
| Prázdninová prevádzka | áno |
| Protimrazová ochrana systému | áno |
| Zobrazenie času | áno |
| Ovládanie recirkulačného čerpadla | áno |
| Optimálny štart | áno |
| Optická indikácia vybitých batérií | nie |
| Pripojenie ku kotlu | drôtové |
Dodatočné parametre
| Kategória: | Gepard Condens + 120l zásobník |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 100 kg |
| Určenie kotla: | kotol v zostave so 120 l zásobníkom |
| Výkon kotla na vykurovanie: | nízky výkon do 15 kW |
| Výrobca: | Protherm |
-
